管螺纹NPT, PT, BSPT, BSPP, G, ZG, R, Rc, Rp详解

以下是关于管螺纹代号（NPT, PT, BSPT, BSPP, G, ZG, R, Rc, Rp等） 的详细解析，涵盖含义、用途、标准演变及关键区别，并补充其他常见代号：

一、核心管螺纹类型解析

1. 美制管螺纹（60°牙型角）

• NPT（National Pipe Taper）
  • 含义：锥形密封螺纹（锥度1:16），牙型角60°，属美标体系（ASME B1.20.1）。
  • 用途：通过螺纹变形实现密封（需配合生料带/密封胶），广泛用于北美石油、化工、消防管道。
  • 标记示例：1/2" NPT（表示1/2英寸锥管螺纹）。

2. 英制管螺纹（55°牙型角，ISO 7/BS EN 10226标准）

• BSPT（British Standard Pipe Taper）
  • 含义：英制锥形密封螺纹（锥度1:16），牙型角55°。
  • 用途：通过“锥外螺纹+锥内螺纹”或“锥外螺纹+柱内螺纹”配合密封，用于中高压液压、蒸汽系统（如中国GB/T 7306）。
  • 代号演变：
    • 旧称 PT（日本/旧国标术语，现已淘汰）
    • 旧称 ZG（中国旧标，2000年后被 R/Rc 替代）
• BSPP（British Standard Pipe Parallel）
  • 含义：英制平行（圆柱）螺纹，牙型角55°，无密封能力。
  • 用途：依赖垫圈/O型圈密封，用于低压非密封连接（如仪表接口、水管接头）。
  • 等同代号：
    • G（ISO标准代号，如 G1/2"）
    • Rp（ISO 7-1中表示圆柱内螺纹，与圆锥外螺纹配合密封）

3. 关键代号对照表

代号	标准体系	螺纹类型	等效代号	用途说明
NPT	美标 (ASME)	锥形密封	—	美系设备通用密封螺纹
PT	旧国标/日标	锥形密封	R/Rc	已淘汰（易与BSPP混淆
BSPT	英标 (ISO)	锥形密封	R/Rc	欧亚高压密封系统
BSPP	英标 (ISO)	圆柱非密封	G/Rp	需密封圈的低压连接
G	ISO 228-1	圆柱非密封	BSPP	气动、低压水管通用接口
ZG	中国旧标 (GB)	锥形密封	Rc	已淘汰（2000年后改用Rc）
R	ISO 7-1	锥外螺纹	BSPT外螺纹	与Rc或Rp配合实现密封
Rc	ISO 7-1	锥内螺纹	BSPT内螺纹	与R配合（锥+锥高压密封）
Rp	ISO 7-1	柱内螺纹	BSPP内螺纹	与R配合（锥+柱+密封胶，中压密封）

二、其他重要管螺纹代号补充

1. 美标非密封螺纹

• NPS（National Pipe Straight）：
  • 平行圆柱螺纹（60°牙型角），无密封能力，需靠垫圈密封（如 1/2" NPSM）。

2. 英标衍生类型

• R₂（ISO 7-1）：
  • 锥外螺纹+聚四氟乙烯带密封，用于燃料管路（如德标DIN 2999）。

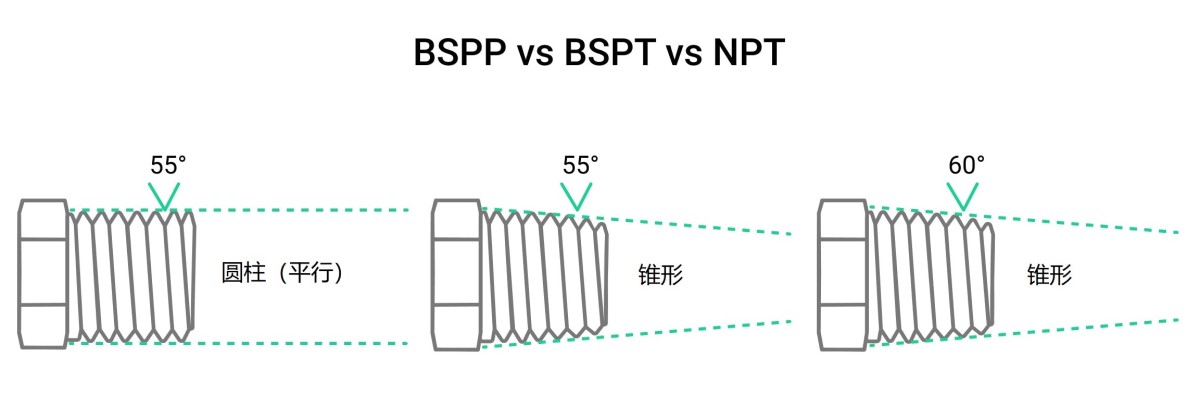

三、核心区别总结

参数	NPT	BSPT (R/Rc)	BSPP (G/Rp)
牙型角	60°	55°	55°
锥度	1:16	1:16	无锥度
密封机制	螺纹变形	螺纹变形	垫圈/O型圈
适用标准	ASME B1.20.1	ISO 7-1	ISO 228-1
常见应用	北美石油设备	中欧液压系统	气动、低压水管

严禁混用警告：
NPT与BSPT：因牙型角（60° vs 55°）和螺距差异，强行混用会导致螺纹咬合失效和泄漏！
G与Rp：G是非密封螺纹，Rp是密封体系的柱内螺纹（二者尺寸相同但用途不同）。

四、选型与安装建议

1. 密封需求：

• 高压密封 → 选 NPT 或 R+Rc（锥/锥）；
• 中低压密封 → 选 R+Rp（锥/柱）+密封胶；
• 低压密封 → 选 G +垫圈。

2. 地域标准：

• 北美设备 → NPT；
• 欧洲/中国 → BSPT (R/Rc) 或 BSPP (G)。

3. 维修注意事项：

• 旧设备标有 PT/ZG 时，按 Rc（锥内螺纹） 或 R（锥外螺纹） 替换。
