一、K因子的物理意义与作用

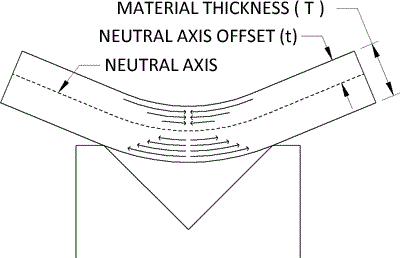

钣金折弯时，材料外侧受拉伸、内侧受压缩，从压缩过渡到拉伸的那一层长度不变，称为中性层。K因子定义为中性层到材料内表面的距离t与板厚T的比值：K=t/T
K因子描述中性层在板厚中的位置，是计算展开长度、折弯补偿（BA）和折弯扣除（BD）的基础参数。其典型范围在0到0.5之间；K值越大，中性层越靠近板厚中心。K因子并非材料的固定常数，而是受材料种类、R/T比值、折弯工艺和模具条件共同影响的工艺参数。
在CAD软件中，K因子常用于预先推算不同角度下的折弯补偿。若已有实测折弯补偿，也可反推K因子，再用于外推新角度、新半径下的补偿值。但需注意：查表得到的K因子只是起点，不能替代实际工况下的标定。
二、三种折弯工艺及其对K因子的影响
三种折弯工艺的核心区别在于板材与模具的接触程度。从空气弯曲到压印弯曲，板材被压入模具的程度越来越深，成形力越来越大，对回弹的抑制也越来越彻底。
1. 空气弯曲（Air Bending）
空气弯曲是数控折弯中最常见的方式，也称“三点自由弯曲”。板材只与冲头尖端和下模V槽两侧边缘接触，不会被压到V槽底部。
- 角度控制：折弯角度完全取决于冲头下压深度，冲头压得越深，角度越锐。
- 灵活性：一副模具可通过控制下压深度加工一系列角度，适合多品种、小批量生产。
- 吨位需求：三者中最低。
- 回弹：显著，有时可超过5°，尤其对硬质铝合金。通常需依靠CNC计算或操作员经验进行角度补偿。
- 对K因子的影响：空气弯曲下K因子相对较低，R=T时通常落在0.33～0.40区间（视材料而定）。
2. 底压弯曲（Bottoming）
底压弯曲可视为空气弯曲的升级版。冲头将板材进一步下压，直到板材紧密贴合在下模V槽的两个斜面上，形成“形状锁定”。
- 角度控制：折弯角度主要由模具本身几何角度决定；完全压紧后施加额外压力，稳定成形。
- 精度：角度一致性优于空气弯曲，回弹可控制在约1°～2°，理想条件下角度精度可达±0.25°。
- 吨位需求：通常为空气弯曲的3～5倍。
- 模具要求：通常每个折弯角度需要专用模具，模具成本和换模时间增加。
- 对K因子的影响：由于约束增强，K因子整体高于空气弯曲。R=T时，软/中/硬材料的起始值约为0.42/0.44/0.46。
3. 压印弯曲（Coining）
压印是三者中成形力最大、精度最高的方法。冲头以极高压力将板材压入模具底部，使材料在折弯区域发生贯穿整个厚度的塑性压缩变形。
- 角度控制：冲头尖端实际上压入或穿透材料中性轴，将模具角度“雕刻”在板材上，迫使材料完全填充模具几何形状。
- 回弹：几乎消除，成形后角度几乎不再变化，精度和一致性极高。
- 吨位需求：可能为空气弯曲的10倍甚至更多，对折弯机吨位和模具要求苛刻。
- 材料减薄：折弯区域板材厚度会因高压压缩减薄约3%～10%，可能影响关键应用的疲劳强度。
- 灵活性：最低，角度完全由模具决定，更换角度必须更换模具。
- 对K因子的影响：R=T时，软/中/硬材料的起始值约为0.38/0.41/0.44，介于空气弯曲与底压弯曲之间，但回弹控制最好。
三种工艺核心特征对比
| 特征 | 空气弯曲 | 底压弯曲 | 压印弯曲 |
|---|---|---|---|
| 与模具接触 | 三点接触，不贴底 | 板材贴合下模斜面，无间隙 | 高压下完全填充模具，材料被压缩 |
| 所需折弯力 | 低（基准） | 中（约3～5倍空气弯曲） | 高（可达10倍或以上） |
| 角度控制方式 | 冲头下压深度 | 模具角度 + 压力稳定 | 模具几何形状，高压强制成形 |
| 回弹量 | 大（可 >5°） | 小（约1°～2°） | 几乎为零 |
| 材料减薄 | 不明显 | 不明显 | 明显（约3%～10%） |
| 工艺灵活性 | 高（一套模具多角度） | 低（通常一角度一模具） | 最低（一角度一模具） |
| 模具/设备成本 | 低 | 中等 | 高 |
| 典型应用 | 多品种、小批量、常规精度 | 精度有要求、中等批量 | 高精度、小半径、对回弹零容忍 |
三、R的不同取值：以R/T区间为轴的K因子框架
R:折弯半径，T:板厚。R=T只是R/T比值连续变化中的一个点。不先建立R/T区间框架，R=T的数值就会失去参照系。K因子随R/T比值的变化不是线性的，而是在几个区间内呈现阶梯式或渐进式变化。以下按三种折弯工艺分别列出经典框架。
1. 空气弯曲
| R/T 区间 | 软质（铝） | 中等（钢） | 硬质（不锈钢） |
|---|---|---|---|
| R ≤ T | 0.33 | 0.38 | 0.40 |
| T < R ≤ 3T | 0.40 | 0.43 | 0.45 |
| R > 3T | 0.50 | 0.50 | 0.50 |
2. 底压弯曲
| R/T 区间 | 软质（铝） | 中等（钢） | 硬质（不锈钢） |
|---|---|---|---|
| R ≤ T | 0.42 | 0.44 | 0.46 |
| T < R ≤ 3T | 0.46 | 0.47 | 0.48 |
| R > 3T | 0.50 | 0.50 | 0.50 |
3. 压印弯曲
| R/T 区间 | 软质（铝） | 中等（钢） | 硬质（不锈钢） |
|---|---|---|---|
| R ≤ T | 0.38 | 0.41 | 0.44 |
| T < R ≤ 3T | 0.44 | 0.46 | 0.47 |
| R > 3T | 0.50 | 0.50 | 0.50 |
框架揭示的规律
核心规律：R/T从“≤1”跨入“>3”的过程中，三种工艺的K因子都向0.50收敛。这意味着当R远大于T时，工艺方法带来的差异被几何条件抹平了；而在R ≤ T的区间，三种工艺之间的差距最大（例如软质材料：空气弯曲0.33，底压弯曲0.42，压印弯曲0.38），工艺选择对展开计算的影响也最显著。
不同来源数据的离散性：上述经典表格并非唯一版本。另一组按空气弯曲整理的参考数据给出：R ≤ T时，铝镁合金（如6061）0.38~0.40、不锈钢304 0.42、低碳钢 0.45；T < R ≤ 3T时分别升至0.42~0.44、0.46、0.48。这组数值系统性高于经典表格，反映的是不同材料状态、不同模具条件和不同经验来源之间的合理离散。K因子本来就不是一个可以精确到小数点后两位的“常数”，不同来源给出不同区间，恰恰印证了“起点值需要标定”这一判断。
四、R=T时，板厚1~10 mm的K因子数值
1. 冷轧钢板（SPCC / 低碳钢）
| 板厚 | K 因子 | 数据性质 |
|---|---|---|
| 1.0 mm | 0.33 | 可靠实验数值 |
| 1.5 mm | 0.34 | 可靠实验数值 |
| 2.0 mm | 0.35 | 可靠实验数值 |
| 3.0 mm | ~0.35–0.36 | 参考数值 |
| 4.0 mm | ~0.36 | 参考数值 |
| 5.0 mm | ~0.36–0.37 | 参考数值 |
| 6.0 mm | ~0.37 | 参考数值 |
| 8.0 mm | ~0.37–0.38 | 参考数值 |
| 10.0 mm | ~0.38 | 参考数值 |
2. 不锈钢（SUS304）
| 板厚 | K 因子 | 数据性质 |
|---|---|---|
| 1.0 mm | 0.36 | 可靠实验数值 |
| 1.5 mm | 0.37 | 可靠实验数值 |
| 2.0 mm | ~0.37–0.38 | 参考数值 |
| 3.0 mm | ~0.38 | 参考数值 |
| 4.0 mm | ~0.38–0.39 | 参考数值 |
| 5.0 mm | ~0.39 | 参考数值 |
| 6.0 mm | ~0.39 | 参考数值 |
| 8.0 mm | ~0.40 | 参考数值 |
| 10.0 mm | ~0.40 | 参考数值 |
3. 铝板（5052）
| 板厚 | K 因子 | 数据性质 |
|---|---|---|
| 1.0 mm | 0.31 | 可靠实验数值 |
| 1.5 mm | ~0.31–0.32 | 参考数值 |
| 2.0 mm | ~0.32 | 参考数值 |
| 3.0 mm | ~0.32–0.33 | 参考数值 |
| 4.0 mm | ~0.33 | 参考数值 |
| 5.0 mm | ~0.33 | 参考数值 |
| 6.0 mm | ~0.33–0.34 | 参考数值 |
| 8.0 mm | ~0.34 | 参考数值 |
| 10.0 mm | ~0.34 | 参考数值 |
数据性质说明
R=T的K因子之所以需要按板厚展开，是因为在R/T = 1这个边界上，几何约束已经不再随R/T继续收紧，但板厚本身带来的材料流动差异开始独立发挥作用。薄板（1~2 mm）的实测点相对可靠，厚板（≥4 mm）的数据则高度依赖具体模具、材料批次和折弯速度，不存在一条可以精确外推到10 mm的单一曲线。
