表中扭矩单位：Nm
| 螺纹 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 |
| A2-70 A4-70 | 7 | 16 | 32 | 50 | 87 | 140 | 180 | 250 | 350 | 450 | 660 | 890 | 1500 |
| A4-80 | 8 | 20 | 40 | 65 | 100 | 160 | 220 | 300 | 440 | 550 | 800 | 1100 | 1900 |
| 8.8级 | 10 | 25 | 48 | 80 | 120 | 180 | 260 | 350 | 480 | 600 | 950 | 1250 | 2200 |
材料代号A2-70、A4-70、A4-80：
“A2″代表304不锈钢，”A4″代表316不锈钢，”70″代表不锈钢的抗拉强度是700MPa，”80″代表不锈钢的抗拉强度是800MPa；

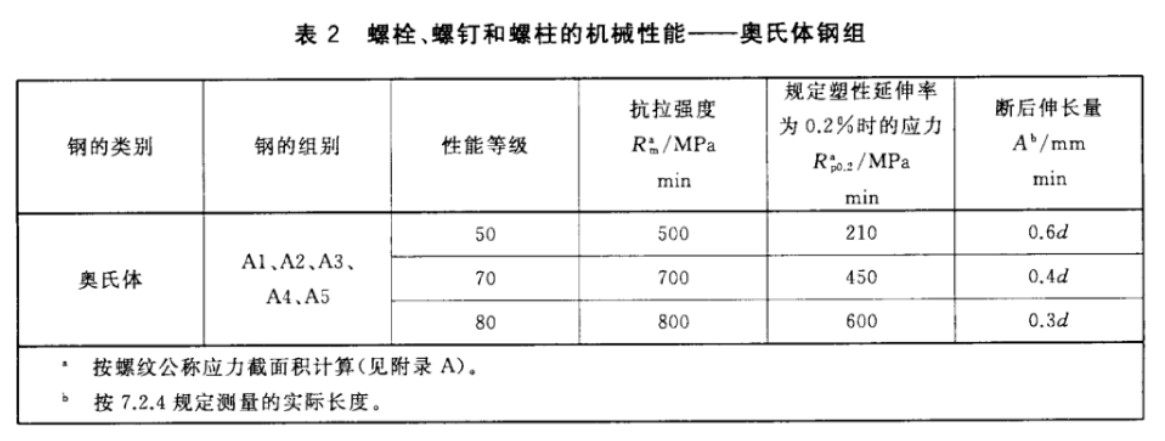

屈服强度是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。对于无明显屈服现象的金属材料，规定以产生0.2%残余变形的应力值为其屈服极限，即屈服强度。根据GB/T 3098.6-2014表2（见下图）可知”70″对应的屈服强度是450MPa，“80”对应的屈服强度是600MPa。
8.8级：
材质通常为低碳合金钢或中碳钢，并经过热处理（如淬火、回火）以达到较高的强度。前“8”代表螺栓的公称抗拉强度为800MPa，后“8”代表螺栓的屈强比值为0.8，即其公称屈服强度为640MPa（800MPax0.8）。
