法兰用密封垫片尺寸表 – ASME B16.21 - 2021

2025-11-29

密封技术/工艺管道

208

Gasket Type: Flat Ring

NPS: Nominal PipeSize

Nominal Size		Inside Diameter	Outside Diameter [mm]
NPS	DN	[mm]	Class 150	Class 300	Class 400	Class 600	Class 900
½	15	21	48	54	54	54	64
¾	20	27	57	67	67	67	70
1	25	33	67	73	73	73	79
1 ¼	32	42	76	83	83	83	89
1 ½	40	48	86	95	95	95	98
2	50	60	105	111	111	111	143
2 ½	65	73	124	130	130	130	165
3	80	89	137	149	149	149	168
3 ½	90	102	162	165	162	162	–
4	100	114	175	181	178	194	206
5	125	141	197	216	213	241	248
6	150	168	222	251	248	267	289
8	200	219	279	308	305	321	359
10	250	273	340	362	359	400	435
12	300	324	410	422	419	457	498
14	350	356	451	486	483	492	521
16	400	406	514	540	537	565	575
18	450	457	549	597	594	613	638
20	500	508	606	654	648	683	699
24	600	610	718	775	768	791	838
26	650	660	775	835	832	867	–
28	700	711	832	899	892	914	–
30	750	762	883	953	946	972	–
32	800	813	940	1006	1003	1022	–

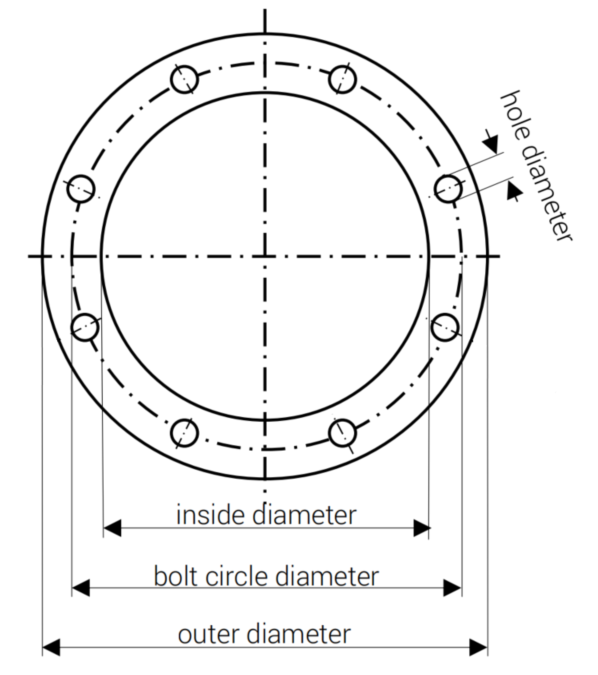

Gasket Type: Full Face

NPS: Nominal PipeSize
OD: Outside/Outer Diameter
#: Number of bolt holes
∅: Diameter of bolt hole
BC: Diameter of bolt hole circle

Nominal Size		Inside Diameter	Class 150				Class 300
NPS	DN	[mm]	OD [mm]	#	∅ [inch]	BC [mm]	OD** [mm]	#	∅ [inch]	BC [mm]
½	15	21	89	4	5/8	60.3	95	4	5/8	66.7
¾	20	27	98	4	5/8	69.9	117	4	3/4	82.6
1	25	33	108	4	5/8	79.4	124	4	3/4	88.9
1 ¼	32	42	117	4	5/8	88.9	133	4	3/4	98.4
1 ½	40	48	127	4	5/8	98.4	156	4	7/8	114.3
2	50	60	152	4	3/4	120.7	165	8	3/4	127
2 ½	65	73	178	4	3/4	139.7	191	8	7/8	149.2
3	80	89	191	4	3/4	152.4	210	8	7/8	168.3
3 ½	90	102	216	8	3/4	177.8	229	8	7/8	184.2
4	100	114	229	8	3/4	190.5	254	8	7/8	200
5	125	141	254	8	7/8	215.9	279	8	7/8	235
6	150	168	279	8	7/8	241.3	318	12	7/8	269.9
8	200	219	343	8	7/8	298.5	381	12	1	330.2
10	250	273	406	12	1	362	444	16	1-1/8	387.4
12	300	324	483	12	1	431.8	521	16	1-1/4	450.8
14	350	356	533	12	1-1/8	476.3	584	20	1-1/4	514.4
16	400	406	597	16	1-1/8	539.8	648	20	1-3/8	571.5
18	450	457	635	16	1-1/4	577.9	711	24	1-3/8	628.6
20	500	508	699	20	1-1/4	635	775	24	1-3/8	685.8
24	600	610	813	20	1-3/8	749.3	914	24	1-5/8	812.8
26	650	660	870	24	1-3/8	806.4	972	28	1-3/4	876.3
28	700	711	925	28	1-3/8	863.6	1035	28	1-3/4	939.8
30	750	762	985	28	1-3/8	914.4	1092	28	1-7/8	997
32	800	813	1060	28	1-5/8	977.9	1149	28	2	1054.1
